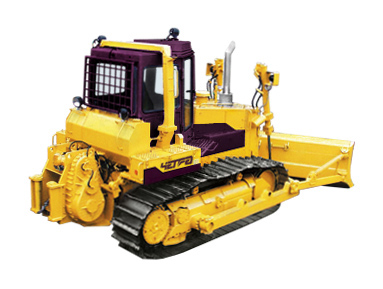

Бульдозер ЧЕТРА Т11М
Бульдозер с пониженным удельным давлением
Бульдозер Четра Т11 М имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом, дорожном строительстве и горнодобывающей промышленности для выполнения землеройных работ.
трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;
использование экономичных дизелей ЯМЗ 236ДК-7, QSB6,7-C197 фирмы «Cummins» обеспечивает повышенные тяговые свойства при тяжёлых бульдозерно-рыхлительных работах;
модульная конструкция всех узлов, систем промышленного трактора - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.
ДВИГАТЕЛЬ
Шестицилиндровый V-образный (угол развала 90°) четырёхтактный дизель без турбонаддува, жидкостного охлаждения ЯМЗ-236-ДК7 Ярославского моторного завода.
| Диаметр цилиндра и ход поршня: | 130 мм х 140 мм |
| Рабочий объем двигателя: | 11,15 л |
| Эксплуатационная мощность: | 127 кВт (172 л.с.) при 2000 об/мин |
| Максимальный крутящий момент: | не менее 716 Нм при 1300...1500 об/мин |
Шестицилиндровый четырёхтактный дизель с турбонаддувом и охлаждением наддувочного воздуха типа «воздух-воздух», жидкостного охлаждения QSB6,7-C197 фирмы «Cummins».
| Расположение цилиндров: | Рядное |
| Диаметр цилиндра и ход поршня: | 102 мм х 136,4 мм |
| Рабочий объем двигателя: | 6,7 л |
| Эксплуатационная мощность: | 132 кВт (180 л.с.) при 1900 об/мин |
| Максимальный крутящий момент: | 800 Нм при 1300...1500 об/мин |
Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем.
Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя. Гидромеханическая трансмиссия производства ОАО «Промтрактор». 24-вольтовая электрическая пусковая система.
Коробка ПЕРЕДАЧ
Планетарная коробка передач переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Переключение передач — электрогидравлическое. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.
| Передача | Передний ход | Задний ход |
|---|---|---|
| 1 | 3.6 | 4.9 |
| 2 | 6.7 | 8.9 |
| 3 | 10.9 | 14.3 |
Ходовая ЧАСТЬ
Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».
| Число опорных катков ( с каждой стороны ): | 7 |
| Число поддерживающих катков (с каждой стороны): | 2 |
гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
| Шаг звена: | 203 мм |
| Число башмаков ( с каждой стороны ): | 43 |
| Высота грунтозацепов: | 65 мм |
| Ширина башмака: | 910 мм |
| База: | 3022 мм |
| Площадь опорной поверхности: | 5.5 м2 |
| Давление на грунт: | 0,43 кгс/см2 (с рыхлителем), 0,40 кгс/см2 (без рыхлителя) |
Гидравлическая СИСТЕМА
Раздельно-агрегатная гидравлическая система:
- шестерёнчатый насос НШ100, производительностью 163л/мин при 1800 об/мин двигателя
- четырёхсекционный распределитель, состоящий из одной клапанной и трёх золотниковых секций
- максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2)
- ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) – 85 л
| Секции золотников | Положение золотников распределителя | Число цилиндров | Диаметр цилиндров, мм |
|---|---|---|---|
| Подъем отвала: | Подъем, нейтраль (удержание), опускание, плавающее | 2 | 100 |
| Перекос отвала: | Вправо, нейтраль, влево | 1 | 140 |
| Подъем рыхлителя: | Подъем, нейтраль, опускание | 2 | 100 |
Бульдозерное ОБОРУДОВАНИЕ
| Отвал | Длина отвала х Высота отвала В х Н, мм х мм | Емкость отвала, м3 | Высота подъема над землей, мм | Заглубление отвала, мм | Макс. регулировка наклона (перекос), град | Масса, кг |
|---|---|---|---|---|---|---|
| Прямой: | 34188 x 1155 | 4.3 | 1100* | 550* | ±9° | 2806 |
* - с погруженными грунтозацепами.
Рыхлительное ОБОРУДОВАНИЕ
В зависимости от условий работы рыхлителя могут быть смонтированы один, два или три зуба, что позволяет получить высокую производительность.
| Тип рыхлителя | Число зубьев | Масса, кг | Макс. высота подъема, мм | Макс. заглубление, мм | Макс. усилие отрыва, Т | Макс. усилие проникновения, Т |
|---|---|---|---|---|---|---|
| Нерегулируемый, однозубный: | 1 | 1000 | 540* | 640* | 16.0 | 5.7 |
| Нерегулируемый, многозубный: | 3 | 1280 | 500* | 530* | 17,158 | 6.14 |
* - с погруженными грунтозацепами.
МАССА
| Трактор: | 19600 кг |
| Общая масса (стандартной комплектации, с полной заправкой, навесное оборудование, машинист) с трехзубым рыхлителем: | 23590 кг |
