КАМАZ-4308 c КМУ Fassi-F65A.22
![]() |
![]() |
![]() |
КАМАZ-4308 + FASSI F65A.22 + б. ст. 5,5м

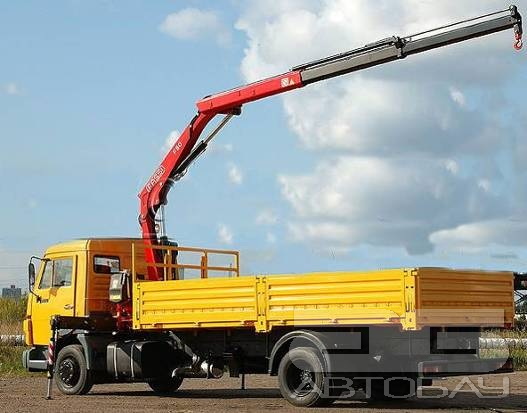

Бортовой автомобиль с краном-манипулятором ведущего мирового производителя FASSI (Италия) построенный на шасси КАМАZ-4308 предназначен для выполнения погрузки перевозки и разгрузки любых грузов.
Грузоподъёмность манипулятора — 2785кг на 2,0м, грузоподъёмность комплектной машины составляет около 5,2 тонн.
В транспортном положении манипулятор складывается поперек шасси, оставляя грузовую платформу длиной до 5,5 м свободной.
Характеристики комплектного КМА (крана-манипулятора автомобильного):
- Шасси: 4308-1028-99;
- Колёсная формула: 4х2;
- Грузоподъёмность: 4,8 тонн;
- Мощность двигателя: 185л.с.;
- Шины: 245/70R19,5;
- Баки: 210;
- МКБ, ДЗК, дв. CUMMINS 4 ISBe 185, водительское и пассажирские сидения производства РИАТ, з.брус без.
- П.о. гл. передачи: 4,22;
- Спальное место: нет;
- КМУ: FASSI F65.A22
Характеристики КМУ FASSI F-65A.22:
- Подъёмный момент: 6,55тм;
- Максимальный вылет: 7,2м;

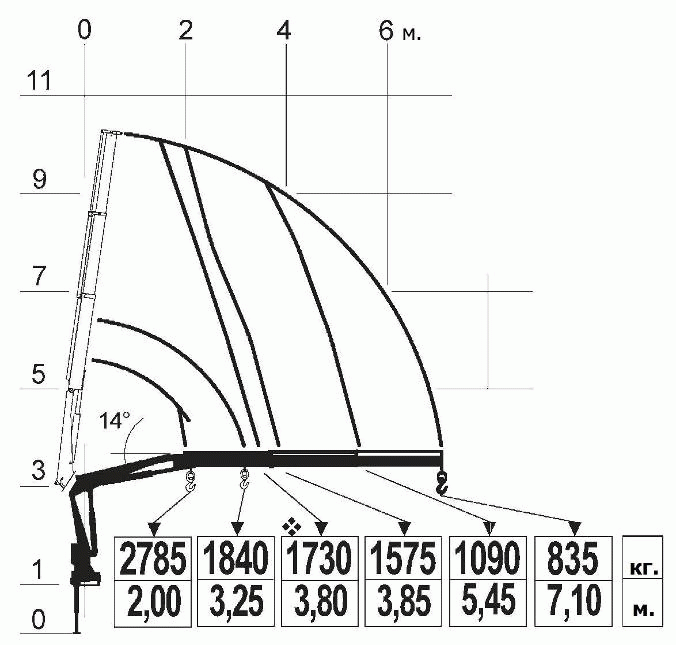

- Грузоподъёмность: 2785кг/2,0м-835кг/7,1м;
- Масса крана: 850 кг;
- Угол поворота: 370 град;

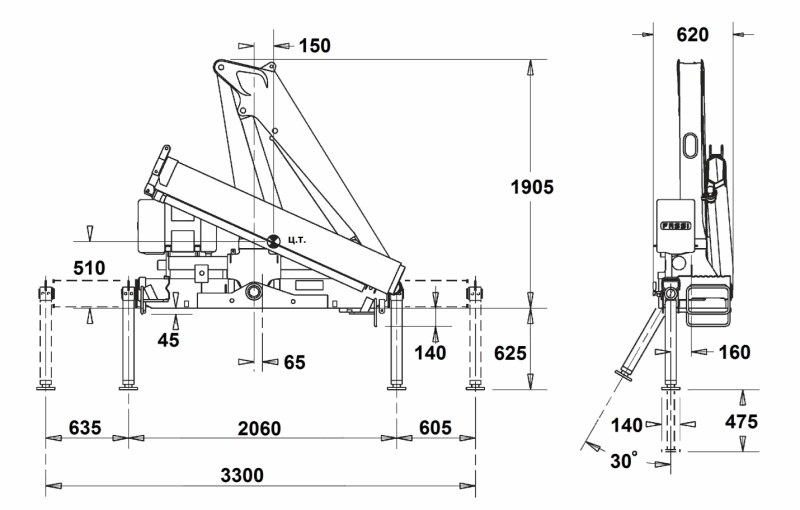

- Размеры манипулятора в транспортном положении: 2200х620х1905 мм
Огромный опыт, разработки и передовые технологии FASSI позволили достичь выдающихся результатов:
-
Большая грузоподъёмность при небольшой собственной массе
-
Компактное траспортное положение,
-
Центр тяжести, максимально приближен к продольной оси автомобиля
Конструктивные особенности КМУ
-
Оригинальная система «MPES» (Multi-Power Extension System – система выдвижения с различными типами выдвижения) позволяет развить исключительно высокую скорость выдвижения/уборки телескопических стрел.
-
Реечный механизм с самоцентрирующимися чугунными колодками обеспечивает точное и постоянное сцепление шестерни и рейки, что предотвращает износ зубьев.
-
Сборка телескопической стрелы под давлением в натяг уменьшает зазор между профилями, что оптимизирует их динамическую эффективность и надежность.
-
Пластиковый масляный бак ударопрочен и не подвержен коррозии при воздействии любых внешних факторов.
Система безопасности FX 100
Безопасную работу манипулятора обеспечивает система безопасности FX 100, которая защищает кран от перегрузки путем блокировки движения манипулятора. Блокировка срабатывает при достижении 100% нагрузки. Система оповещает оператора о достижении 90% и 100% нагрузки светодиодной индикацией на панели управления.
Бортовая платформа и особенности надстройки
Внутренние размеры бортовой платформы, высота бортов, количество секций боковой стенки – 5200 (до 5500)x2430x730 мм (стальной)
-
6-ти секционный борт;
Подрамник манипулятора установлен по всей длине рамы, что увеличивает жесткость конструкции.
Документация к КМА
Выдается весь пакет документов необходимый для постановки на учет в ГАИ и органы Ростехнадзора.
Сервисные книжки.
