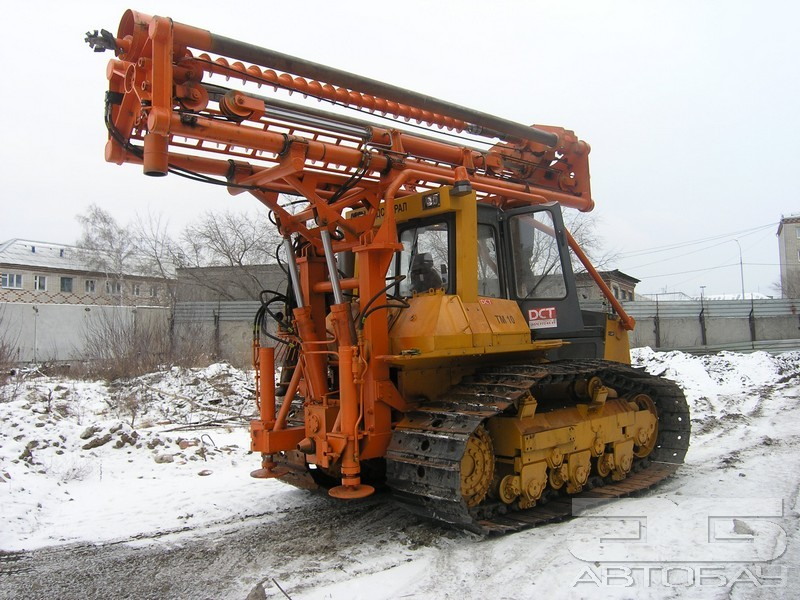

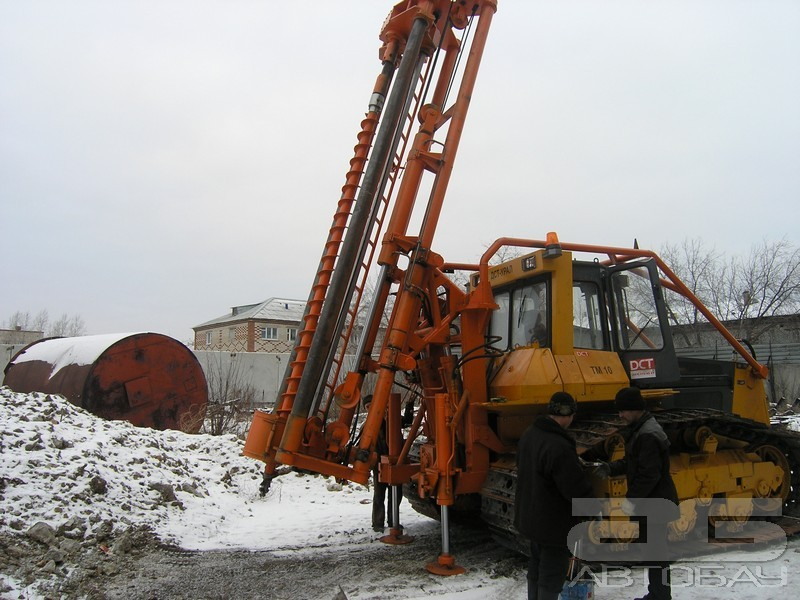

Машина бурильная МБШ10 (ТМ-10.00ЕБ)
Машина бурильная МБ-10 на шасси ТМ-10.00Б.
База ТМ-10.00Б – бульдозер-болотоход.
Механический привод вращения бурильного инструмента.
Тип привода бурильного инструмента - гидрополиспастный.
Тип бурильного оборудования - шнековый.
Максимальная глубина бурения - 13 м. Диаметр бурения – 150...450 мм.
Производительность до 120 м/час.Общая масса агрегата 25 тонн.
Возможен навес отвала.
Технические и эксплуатационные характеристики машины бурильной МБШ10 (на базе ТМ-10.00ЕБ)
Габаритные размеры (размер в скобках - для болотоходной модификации):
| Двигатель |
| Тип: |
ЯМЗ 238М2-2 |
| Мощность: |
176 кВт / 240 лс |
| Номинальные обороты: |
2100 |
| Рабочий объем: |
14,86 л |
| Крутящий момент: |
883 Нм при оборотах 1250-1350 об/мин |
| Электростартер: |
Ст25.3708-01 / 8,1кВт |
| Генератор: |
24В / 80А |
| Аккумулятор: |
2*12В / 264Ач |
|
ПЖД (предпусковой подогреватель)
|
Нет |
| ПЖД "Теплостар" (Самара) - предпусковой подогреватель - УСТАНОВЛЕН |
| Подогрев топливной магистрали (топливозаборник, фильтры) - УСТАНОВЛЕН |
| Ходовая часть |
| Подвеска: |
Опорные катки смонтированы по 2 на К-образные каретки, колебательные движения которых амортизируются полиуретановыми подушками. Каретки собраны на тележке, которая жестко закреплена на раме |
| Рама: |
Несущая конструкция из стали, сваренная с высокой точностью |
| Катки: |
6 опорных, 2 поддерживающих с каждой стороны. Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках) |
| Гусеничная лента: |
44 башмака с каждой стороны / 900 мм болотная модификация |
| Механизм натяжения гусениц: |
Гидравлический |
| Трансмиссия |
| Тип: |
Механическая |
| Коробка передач: |
КПП 7СП / 8 вперед /4 назад На болотной модификации 1передача вперед заблокирована.
|
| Бортредуктора: |
ТР 01 |
| Управление: |
Гидроросервированное |
| Тормозная система: |
Ленточные сухого трения |
| Оборудование в стандартной комплектации |
| Световые приборы, включая два передних два задних фонаря |
| Воздухоочиститель сухого типа с удалителем пыли и индикатором запыленности |
| Огнетушитель: |
Сплошное бронирование днища |
| Передний тяговой крюк: |
Аптечка первой помощи |
| Радиоприемник AM-FM с дисковым проигрывателем |
| Комплект инструмента: |
Нагнетающий вентилятор |
| Система управления навесным оборудованием |
| Тип: |
Гидравлическая, раздельно-агрегатная |
| Гидронасос: |
Тандемный НШ-100/50А-3Л Производительность > 180 л/мин |
| Максимальное давление: |
18МПа |
| Гидрораспределитель: |
Секционный |
| Фильтрация: |
Двойная: напорный после гидронасоса; полнопоточный на сливе в гидробак |
| Кабина. Управление движением. |
| Кабина: |
Шестигранная, подрессоренная, повышенной обзорности с двойным стеклопакетом |
| Безопасность: |
Приточная вентиляция с фильтром, ROPS/FOPS, внешнее расположение отсека аккумуляторов |
| Сиденье: |
Эргономическое, подрессоренное, оборудовано ремнем безопасности |
| Управления движением: |
4-х позиционный джойстик |
| Управления навесным оборудованием: |
4-х позиционный джойстик |
| Заправочные объемы |
| Система охлаждения ДВС: |
60 л |
| Топливный бак: |
310 л |
| Система смазки ДВС: |
32 л |
| Картер бортового редуктора: |
24 л |
| Гидросистема управления навесным оборудованием: |
100 л |
| Рабочая масса |
| Масса трактора ТМ-10.00: |
18 500 кг / 19 400 - болотное исполнение |
| Масса ТМ-10.10Б (отвал + ЖПУ): |
22,65 тонн |
| Удельное давление на грунт: |
0,075 мПа для ТМ-10.12 .0,039 МПа. для ТМ-10.10Б (болотный) |
| Характеристики под нагрузкой |
| Для 1,4,8 передач вперед: |
Для остальных передач и движения назад характеристики приводятся в паспорте. |
| Предельные скорости при 2100 об/мин, км/ч: |
Вперед - 8-я передача - 11,28 Назад - 3-я передача - 11,05 |
